MPChartLib-PieChart 饼图使用说明

前言

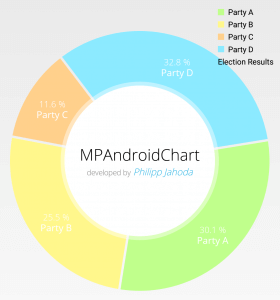

MPAndroidChart是一个强大的Android图表加载库。支持展示折线图、柱状图、饼图、雷达图、气泡图、K线图和图表的缩放、拖拽、动画功能。本篇介绍MpCahrtLib中的一种图表控件-PieChart，饼图。

tip：最有效的理解与实现需求（定制）的方式是：查看源码。 PieChart

代码

MPChartLib
示例代码

简要说明

饼图的源代码主要是如下两个类：

PieChart
PieChartRenderer

PieChart - 图表整体结构

从如下代码就可窥见一二。

@Override
protected void init() {
    super.init();

    mRenderer = new PieChartRenderer(this, mAnimator, mViewPortHandler);
    mXAxis = null;

    mHighlighter = new PieHighlighter(this);
}

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);

    if (mData == null)
        return;

    mRenderer.drawData(canvas);

    if (valuesToHighlight())
        mRenderer.drawHighlighted(canvas, mIndicesToHighlight);

    mRenderer.drawExtras(canvas);

    mRenderer.drawValues(canvas);

    mLegendRenderer.renderLegend(canvas);

    drawDescription(canvas);

    drawMarkers(canvas);
}

PieChartRenderer - 负责PieChart具体绘制。

主要有：drawData(),drawValues(),drawExtras(),drawHighlighted()

drawData() 饼图各大块的计算与绘制
drawHighlighted() 点按后的高亮模式绘制
drawExtras()内包含了 drawHole()内圈、drawCenterText()内圈内文字、c.drawBitmap()图
drawValues 饼图各大块上的文本

主要方法介绍

PieDataSet.setSliceSpace(); //设置饼图饼块间距，传入值的单位是dp，取值范围[0,20]，默认是0dp
PieDataSet.setSelectionShift(); //设置饼图饼块选中效果时（highlighted），距离饼图中心距离，默认是12dp
PieChart.setDrawSliceText(false); //是否显示饼图上的X轴名称新版本改成
PieChart.setDrawEntryLabels(false);//是否显示饼图上的X轴名称,setDrawSliceText已删除
PieData.setDrawValues(false); //隐藏饼图片上的Y轴数据（百分比数据）
PicChart.setOnChartValueSelectedListener();//饼块选中回调
PicChart.animateX(); //按X轴动画显示，个人感觉和animateY()、animateXY()差别不大
PicChart.animateY(); //
PicChart.animateXY(); //
PicChart.spin(); //设置旋转动画

PieChart.setUsePercentValues(true);//Y轴值是否显示百分比值，源码内如下处理

1 2	float value = mChart.isUsePercentValuesEnabled() ? entry.getVal() / yValueSum * 100f : entry.getVal();

Piechart.setDescription(“”);//隐藏Desc 新版本改成 PieChart.getDescription().setEnabled(false);//隐藏/显示Desc,setDescription()已删除
PieChart.setExtraOffsets(5, 10, 5, 5);//图表距图表边距的距离，分别为：左，上，右，下，该值为dp单位。
PieChart.setDragDecelerationFrictionCoef(0.95f);//拖动时的减速摩擦系数，即手指离开后，饼图还能再旋转多久。该值范围[0,1),值越大，旋转越久。默认为0.9f。
PieChart.setCenterTextTypeface();//设置中心文本字体
PieChart.setCenterText();//设置中心文本
PieChart.setDrawHoleEnabled(true);//是否显示内圆
PieChart.setHoleColor(Color.WHITE);//设置内圆颜色
PieChart.setTransparentCircleColor(Color.WHITE);//设置贴着内圆外面的透明圆的颜色
PieChart.setTransparentCircleAlpha(110);//设置贴着内圆外面的透明圆的透明度，范围：[0,255],0:完全透明，255:完全不透明。默认为100
PieChart.setHoleRadius(58f);//设置内圆半径，该值为内圆半径与整个饼图的比例。默认为50f，即50% PieChart.setTransparentCircleRadius(61f);//the radius of the transparent circle next to the chart-hole in the center，翻译过来就是：贴着内圆外面的透明圆的半径，该值也是比例，默认为55f,即55%
PieChart.setDrawCenterText(true);//是否显示内圆文本
PieChart.setRotationAngle(0);//设置饼图起始饼块绘制的角度。默认270f（正北）
PieChart.setRotationEnabled(true);//是否可以手动旋转
PieChart.setHighlightPerTapEnabled(true);//饼块选中是否高亮
PicChart.saveToGallery(); //保存到gallery（图库）
PicChart.saveToPath(); // 保存到指定路径

设置label样式

PicChart.setEntryLabelColor(Color.WHITE);
PicChart.setEntryLabelTypeface();
PicChart.setEntryLabelTextSize(12f);

设置legend（图例）样式

Legend.setVerticalAlignment(Legend.LegendVerticalAlignment.TOP);
Legend.setHorizontalAlignment(Legend.LegendHorizontalAlignment.RIGHT);
Legend.setOrientation(Legend.LegendOrientation.VERTICAL);
Legend.setForm();//设置图例形状，有3种：SQUARE, CIRCLE, LINE。即：方，圆，线。默认为SQUARE。
Legend.setXEntrySpace(7f);//图例条目间距，setOrientation(Legend.LegendOrientation.HORIZONTAL)有效
Legend.setYEntrySpace(0f);//图例条目间距，setOrientation(Legend.LegendOrientation.VERTICAL)有效
Legend.setYOffset(0f);//设置Y轴边距，在已有ExtraOffsets等边距的基础上再加该边距。
