前言
UML,统一建模语言（英语：Unified Modeling Language，缩写 UML）是非专利的第三代建模和规约语言。UML是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。
作用
类图是软件工程的统一建模语言一种静态结构图，该图描述了系统的类集合，类的属性和类之间的关系。帮助人们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。学习好类图的绘制，是一位合格的软件工程师应有的技能。
Mac UML绘图工具 StartUml

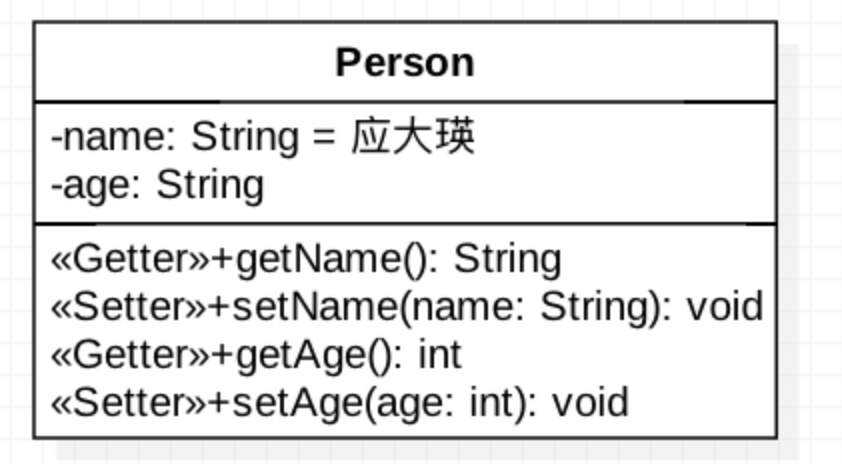

类的UML图示
在UML类图中，类一般包含类名，属性，操作方法及其参数并且用分割线分隔的长方形表示
上图中
类名 Person
全局变量（成员变量） name，age
方法 getName，setName，getAge，setAge
注：面向对象的语言叫方法；面向过程的语言叫函数
类名
我使用的uml工具里，当类是抽象类时，类名会倾斜。
属性
UML中的属性名就是Java中的成员变 表示方式如下<< stereotype >> name : type[multiplicity]=value

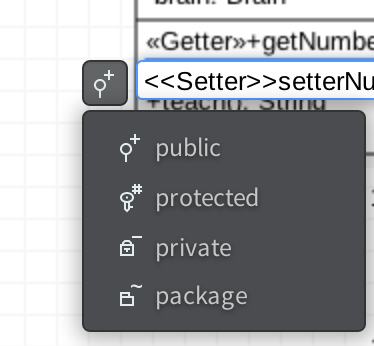

可见性 可以通过按钮设置，或者在name 前 手动输入
可见性有4中，分别是
+public
# protected
- private
~ package
操作方法
表示方式如下<< stereotype >> name(param1 : type1[multiplicity]=default,param2,……) : returnType
与属性相比，多了返回类型和行参。 可见性 设置与属性一致
类图内的六大关系
依赖（Dependency）、关联（Association）、聚合（Aggregation）、组合（Composition）、泛化（Generalization）、实现（Interface Realization）
其中 依赖（Dependency）、关联（Association）、聚合（Aggregation）、组合（Composition）指的是两对象间的关系。

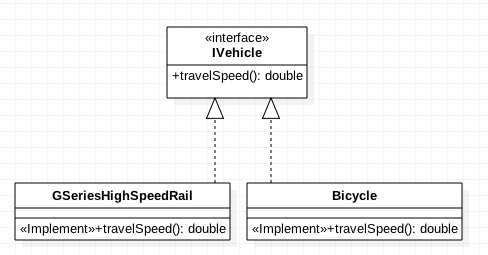

实现（Interface Realization）
一个class类实现interface接口（可以是多个）的功能；实现是类与接口之间最常见的关系；在Java中此类关系通过关键字implements明确标识，在设计时一般没有争议性

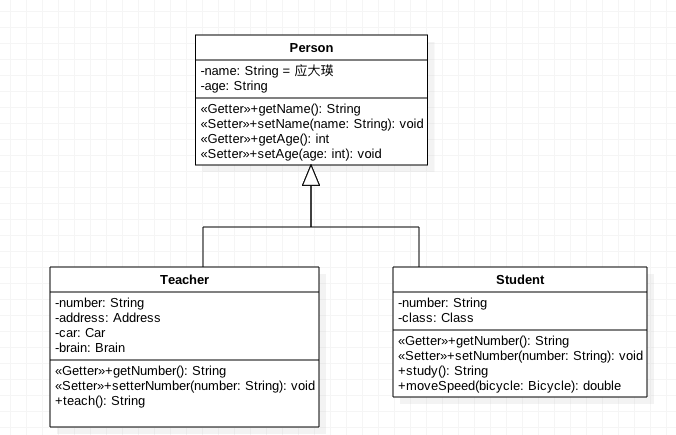

泛化（Generalization）
一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能的能力，继承是类与类或者接口与接口之间最常见的关系；在Java中此类关系通过关键字extends明确标识，在设计时一般没有争议性；

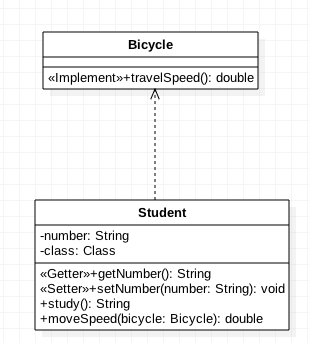

依赖（Dependency）
依赖关系是类与类之间最弱的关系，依赖可以简单的理解一个类使用了另一个类，这种使用关系具有临时性特征，但是一个类又会由于另一个类的改变而受到影响。在Java内表现为行参（局部变量），非成员变量。在UML类中用一个带箭头的虚线表示，箭头指向被调用类

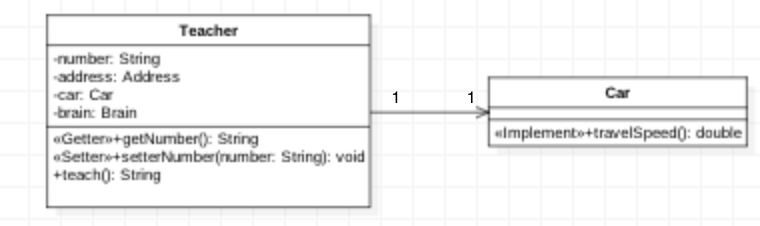

关联（Association）
两个类、或者类与接口之间语义级别的一种强依赖关系。关联关系是一种包含关系，在UML中用一个带箭头的实线表示，箭头指向被包含类。这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的、关联可以是单向、双向的；在Java内表现为被关联类B以类属性的形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量。在UML类中用一个带箭头的实线表示，箭头指向被包含类
关联的数量关系如下
0..1 表示另一个类的一个对象没有或只与该类的一个对象有关系
1 表示另一个类的一个对象只与该类的一个对象有关系
0.. 表示另一个类的一个对象与该类的零个或多个对象有关系
1.. 表示另一个类的一个对象与该类的一个或多个对象有关系* 任意多个对象关联

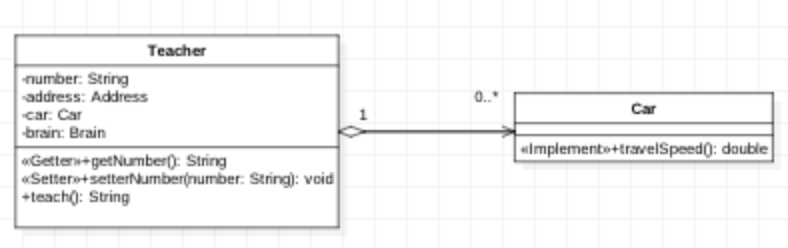

聚合（Aggregation）
聚合是关联关系的一种特例，他体现的是整体与部分、拥有的关系，即has-a的关系，此时整体与部分之间是可分离的，他们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。表现在代码层面，和关联关系是一致的，只能从语义级别来区分。在UML类中聚合关系用带空心菱形的直线表示，由部分指向整体。

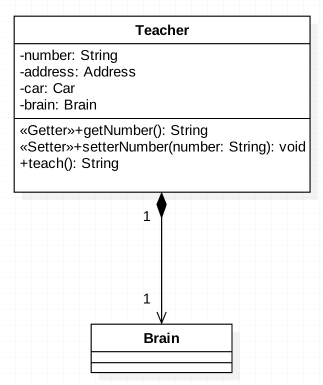

组合（Composition）
组合也是关联关系的一种特例，部分存活周期受到整体的影响，若整体不存在则部分也将不存在。他体现的是一种contains-a的关系，这种关系比聚合更强，也称为强聚合。表现在代码层面，此时部分需在整体的构造方法中创建。在UML类中组合关系用带实心菱形的直线表示，由部分指向整体。

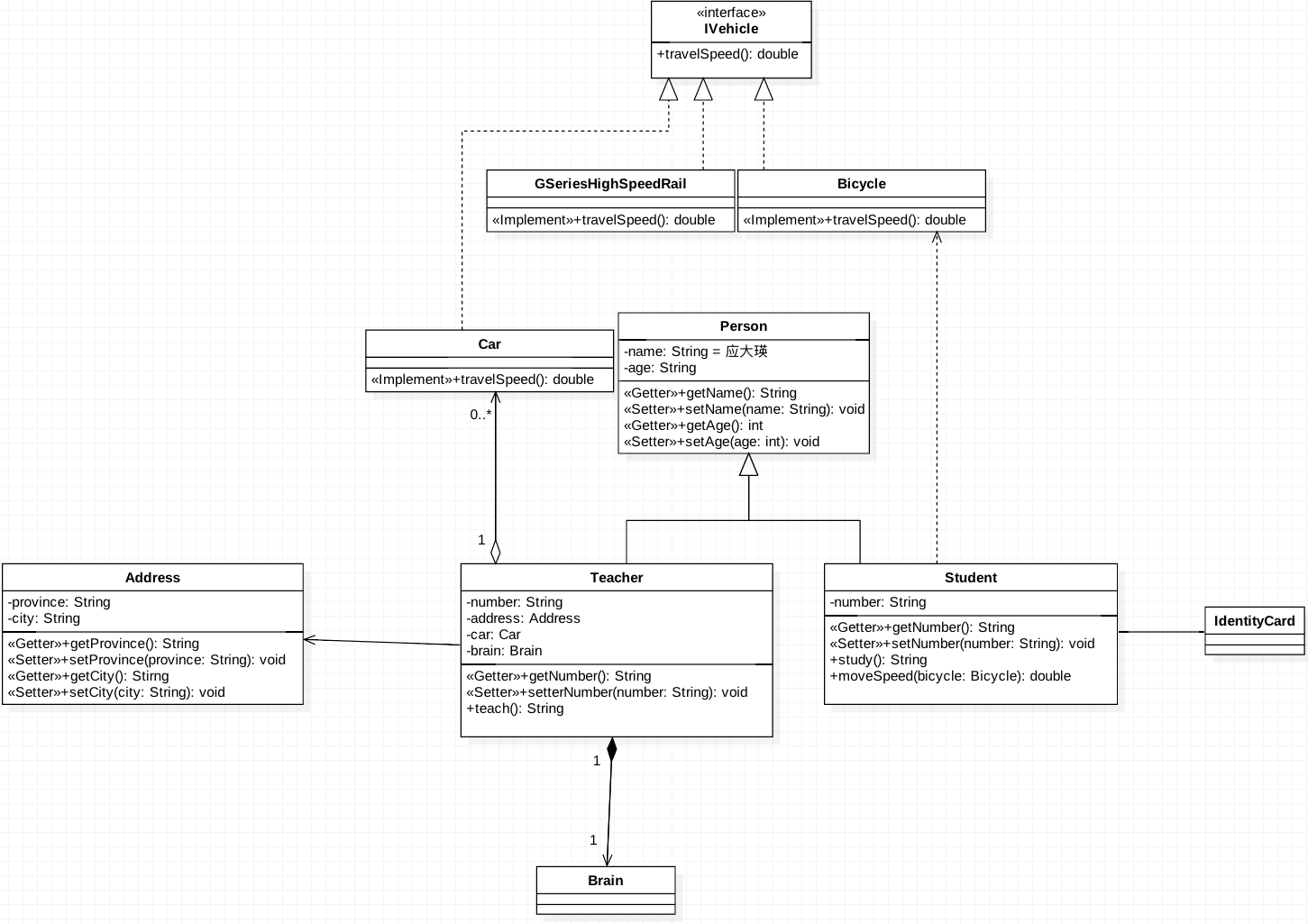

使用的完整类图
关系之间的区别
聚合与组合
（1）聚合与组合都是一种结合关系，只是额外具有整体-部分的意涵。
（2）部件的生命周期不同 聚合关系中，整件不会拥有部件的生命周期，所以整件删除时，部件不会被删除。再者，多个整件可以共享同一个部件。 组合关系中，整件拥有部件的生命周期，所以整件删除时，部件一定会跟着删除。而且，多个整件不可以同时间共享同一个部件。（3）聚合关系是“has-a”关系，组合关系是“contains-a”关系。
关联和聚合
（1）表现在代码层面，和关联关系是一致的，只能从语义级别来区分。
（2）关联和聚合的区别主要在语义上，关联的两个对象之间一般是平等的，例如你是我的朋友，聚合则一般不是平等的。
（3）关联是一种结构化的关系，指一种对象和另一种对象有联系。
（4）关联和聚合是视问题域而定的，例如在关心汽车的领域里，轮胎是一定要组合在汽车类中的，因为它离开了汽车就没有意义了。但是在卖轮胎的店铺业务里，就算轮胎离开了汽车，它也是有意义的，这就可以用聚合了。关联和依赖
（1）关联关系中，体现的是两个类、或者类与接口之间语义级别的一种强依赖关系，比如我和我的朋友；这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的。
（2）依赖关系中，可以简单的理解，就是一个类A使用到了另一个类B，而这种使用关系是具有偶然性的、临时性的、非常弱的，但是B类的变化会影响到A。 4.综合比较 这几种关系都是语义级别的，所以从代码层面并不能完全区分各种关系；
但总的来说，后几种关系所表现的强弱程度依次为： 组合>聚合>关联>依赖；
